การออกแบบ Fire Pump ตามมาตรฐาน NFPA 20 และ วสท. ฉบับวิศวกร: ประเภทปั๊ม การเลือกขนาด ห้องปั๊ม และการทดสอบ

ภาพ: ห้องเครื่องสูบน้ำดับเพลิงชุดเครื่องยนต์ดีเซล — Kgbo, CC BY-SA 4.0 ผ่าน Wikimedia Commons

เครื่องสูบน้ำดับเพลิง (Fire Pump) คือหัวใจของระบบดับเพลิงด้วยน้ำทั้งอาคาร ไม่ว่าจะเป็นระบบหัวกระจายน้ำดับเพลิง (Sprinkler) ระบบท่อยืน (Standpipe) หรือระบบหัวรับน้ำดับเพลิงภายนอก ถ้าออกแบบปั๊มผิดตั้งแต่ต้น — เลือกขนาดเล็กเกินไป วางท่อดูดผิดหลัก หรือห้องปั๊มไม่ได้มาตรฐาน — ระบบปลายทางมูลค่าหลายสิบล้านบาทอาจไร้ความหมายในวินาทีที่เกิดเหตุจริง

บทความนี้ทีมวิศวกร NTE สรุปหลักการออกแบบ Fire Pump ทั้งระบบตามมาตรฐาน NFPA 20 (Standard for the Installation of Stationary Pumps for Fire Protection) ควบคู่กับมาตรฐานการป้องกันอัคคีภัยของวิศวกรรมสถานแห่งประเทศไทย (วสท.) และกฎหมายไทยที่เกี่ยวข้อง เพื่อให้เจ้าของโครงการ วิศวกรที่ปรึกษา และผู้รับเหมาใช้เป็นแนวทางตรวจสอบงานออกแบบและติดตั้งได้จริง

1. มาตรฐานและกฎหมายที่ใช้ออกแบบ Fire Pump

การออกแบบเครื่องสูบน้ำดับเพลิงในประเทศไทยอ้างอิงมาตรฐานหลัก 2 กลุ่ม ได้แก่ มาตรฐานสากลของสมาคมป้องกันอัคคีภัยแห่งชาติสหรัฐอเมริกา (NFPA) และมาตรฐานของวิศวกรรมสถานแห่งประเทศไทยฯ (วสท.) ซึ่งเรียบเรียงโดยอ้างอิงแนวทาง NFPA ให้เหมาะกับบริบทไทย

2. ประเภทของเครื่องสูบน้ำดับเพลิง

NFPA 20 กำหนดชนิดปั๊มแรงเหวี่ยง (Centrifugal Pump) ที่ใช้ได้ 4 แบบหลัก การเลือกชนิดขึ้นกับตำแหน่งแหล่งน้ำเทียบกับตัวปั๊มเป็นสำคัญ เพราะปั๊มแรงเหวี่ยงทั่วไปห้ามออกแบบให้ดูดยก (Suction Lift) — ระดับน้ำต้องท่วมทางดูดของปั๊ม (Positive Suction Head) เสมอ ยกเว้นปั๊มเทอร์ไบน์แนวตั้งเท่านั้น

3. การเลือกขนาดปั๊มและเส้นโค้งสมรรถนะ (Performance Curve)

ขนาดของ Fire Pump ระบุด้วยค่าพิกัด 2 ตัวคือ อัตราการไหลพิกัด (Rated Flow, GPM) และ ความดันพิกัด (Rated Pressure, PSI) ขั้นตอนการหาขนาดที่ถูกต้องเริ่มจากการคำนวณความต้องการน้ำของระบบ (Hydraulic Demand) ณ จุดที่วิกฤตที่สุดของอาคาร เช่น พื้นที่ Sprinkler เสี่ยงสูงสุดรวมกับอัตราจ่ายของสายฉีดน้ำ (Hose Allowance) แล้วบวกความสูญเสียแรงดันในเส้นท่อ (Friction Loss) และความสูงอาคาร (Static Head)

NFPA 20 กำหนดขนาดอัตราการไหลพิกัดเป็นขั้นมาตรฐาน เช่น 250, 300, 400, 500, 750, 1,000, 1,250, 1,500, 2,000, 2,500 GPM ไปจนถึง 5,000 GPM ผู้ออกแบบต้องเลือกขั้นที่ครอบคลุม Demand ที่คำนวณได้ โดยคุณสมบัติของเส้นโค้งสมรรถนะต้องเป็นไปตามเงื่อนไข 3 จุดต่อไปนี้

• จุดไม่จ่ายน้ำ (Churn / Shutoff): ความดันรวมต้องไม่เกิน 140% ของความดันพิกัด — ป้องกันความดันในระบบท่อสูงเกินจนอุปกรณ์ปลายทางเสียหาย
• จุดพิกัด (Rated Point): ปั๊มต้องจ่ายได้ 100% ของอัตราการไหลและความดันพิกัด
• จุดโอเวอร์โหลด (150% Rated Flow): ที่อัตราการไหล 150% ของพิกัด ความดันต้องไม่ต่ำกว่า 65% ของความดันพิกัด — เผื่อกรณีเพลิงไหม้ลุกลามเกินพื้นที่ออกแบบ

ตัวอย่าง: ปั๊มพิกัด 1,000 GPM @ 100 PSI ต้องมีความดันที่ Churn ไม่เกิน 140 PSI และเมื่อจ่ายน้ำถึง 1,500 GPM ความดันต้องยังไม่ต่ำกว่า 65 PSI จุดใช้งานจริงของระบบ (System Demand) ควรอยู่ระหว่างจุดพิกัดกับไม่เกิน 150% เพื่อให้ปั๊มทำงานในช่วงประสิทธิภาพที่ดี

4. ต้นกำลัง: มอเตอร์ไฟฟ้า vs เครื่องยนต์ดีเซล

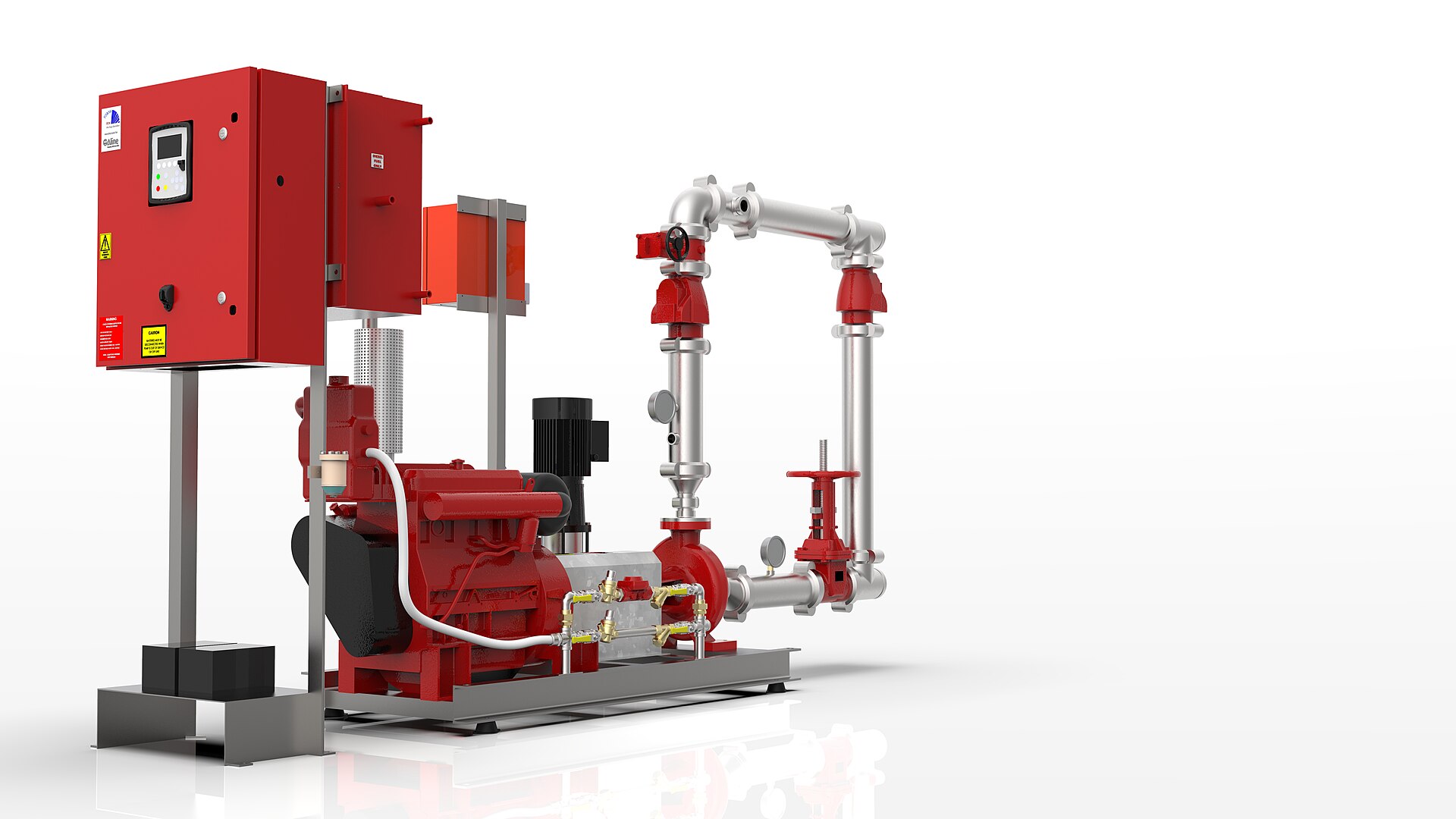

ภาพ: ชุด Fire Pump เครื่องยนต์ดีเซลพร้อมตู้ควบคุม — Alinepumps, CC BY-SA 4.0 ผ่าน Wikimedia Commons

NFPA 20 ยอมรับต้นกำลัง 2 ชนิดหลักคือมอเตอร์ไฟฟ้าและเครื่องยนต์ดีเซล (กังหันไอน้ำใช้ได้ในเงื่อนไขจำกัดมาก) เกณฑ์ตัดสินใจสำคัญที่สุดคือความเชื่อถือได้ของแหล่งจ่ายไฟ: ถ้าไฟฟ้าของอาคารอาจดับพร้อมกับเหตุเพลิงไหม้โดยไม่มีแหล่งสำรองที่เชื่อถือได้ ระบบต้องพึ่งเครื่องยนต์ดีเซลหรือมีไฟสำรอง (Standby Power) จ่ายให้มอเตอร์ได้เต็มพิกัด

โรงงานอุตสาหกรรมขนาดใหญ่และอาคารที่ทำประกันภัยกับผู้รับประกันชั้นนำ มักถูกกำหนดให้ใช้เครื่องยนต์ดีเซลอย่างน้อยหนึ่งชุด หรือใช้คู่ไฟฟ้า+ดีเซลสำรองกัน อ่านรายละเอียดการเปรียบเทียบเชิงต้นทุนได้ในบทความราคาเปลี่ยน Fire Pump ของเรา

5. Jockey Pump และการตั้งค่าความดัน

ภาพ: Jockey Pump แนวตั้ง (ซ้าย) ติดตั้งคู่กับปั๊มดับเพลิงเครื่องยนต์ดีเซล — Kgbo, CC BY-SA 4.0 ผ่าน Wikimedia Commons

Jockey Pump (หรือ Pressure Maintenance Pump) เป็นปั๊มขนาดเล็กที่ทำหน้าที่รักษาความดันในระบบท่อให้อยู่ในช่วงปกติ ชดเชยการรั่วซึมเล็ก ๆ น้อย ๆ ตามข้อต่อและวาล์ว เพื่อไม่ให้ Fire Pump ตัวหลักต้องสตาร์ทเองบ่อยครั้งโดยไม่มีเหตุเพลิงไหม้ ซึ่งทั้งเปลืองพลังงานและสร้างแรงกระแทกความดัน (Pressure Surge) ในระบบท่อ

หลักการเลือกขนาด Jockey Pump

• อัตราการไหล: เล็กกว่าอัตราการไหลของหัว Sprinkler หนึ่งหัว เพื่อให้เมื่อหัวใดแตกจริง ความดันจะตกต่อเนื่องจน Fire Pump หลักสตาร์ทเสมอ (แนวปฏิบัติทั่วไปประมาณ 1% ของอัตราการไหลพิกัดปั๊มหลัก)
• ความดัน: สูงพอที่จะรักษาความดันระบบเหนือจุดสตาร์ทของปั๊มหลัก

การตั้งค่าสวิตช์ความดัน (ตามแนวทาง NFPA 20)

1. จุดหยุด Jockey Pump = ความดัน Churn ของปั๊มหลัก + ความดันด้านดูดต่ำสุด
2. จุดสตาร์ท Jockey Pump = จุดหยุด Jockey − ประมาณ 10 psi
3. จุดสตาร์ท Fire Pump หลัก = จุดสตาร์ท Jockey − อย่างน้อย 5 psi
4. การหยุดปั๊มหลัก ควรเป็นการหยุดด้วยมือ (Manual Stop) โดยผู้ดูแลหลังยืนยันว่าเหตุการณ์สิ้นสุดแล้วเท่านั้น ไม่ควรตั้งหยุดอัตโนมัติในอาคารทั่วไป

ตัวอย่าง: ปั๊มหลัก Churn 140 psi ความดันด้านดูดต่ำสุด 10 psi → ตั้งจุดหยุด Jockey ที่ 150 psi, จุดสตาร์ท Jockey ที่ 140 psi และจุดสตาร์ทปั๊มหลักที่ 135 psi

6. การออกแบบท่อดูด ท่อส่ง และอุปกรณ์ประกอบ

ประสบการณ์ตรวจงานของทีม NTE พบว่าปัญหาสมรรถนะปั๊มส่วนใหญ่ไม่ได้มาจากตัวปั๊ม แต่มาจากการออกแบบท่อดูดที่ผิดหลัก ข้อกำหนดสำคัญของ NFPA 20 ฝั่งท่อดูด (Suction) ได้แก่

• ขนาดท่อดูด: ต้องใหญ่พอให้ความเร็วน้ำไม่เกิน 15 ฟุต/วินาที (4.57 ม./วินาที) ขณะปั๊มจ่ายน้ำที่ 150% ของพิกัด
• ข้อลดขนาด: หากท่อดูดใหญ่กว่าหน้าแปลนปั๊ม ต้องใช้ข้อลดเยื้องศูนย์ (Eccentric Reducer) หงายด้านแบนขึ้น เพื่อไม่ให้เกิดโพรงอากาศสะสมหน้าทางดูด
• ระยะท่อตรง: โดยทั่วไปต้องมีท่อตรงก่อนเข้าหน้าแปลนดูดอย่างน้อย 10 เท่าของเส้นผ่านศูนย์กลางท่อ หากจำเป็นต้องมีข้องอ ตำแหน่งและระนาบของข้องอต้องเป็นไปตามที่มาตรฐานยอมให้
• วาล์วฝั่งดูด: ใช้ประตูน้ำชนิดก้านยก OS&Y Gate Valve และห้ามติดตั้งวาล์วปีกผีเสื้อ (Butterfly Valve) ภายในระยะ 50 ฟุต (15.3 ม.) จากหน้าแปลนดูด เพราะจานวาล์วรบกวนการไหลจนปั๊มเสียสมรรถนะ
• ห้ามมีจุดกักอากาศ: แนวท่อดูดต้องไม่มีจุดสูงที่อากาศไปค้าง (Air Pocket)

อุปกรณ์ประกอบฝั่งท่อส่ง (Discharge) ที่ต้องมี

• Check Valve กันน้ำไหลย้อน และประตูน้ำสำหรับตัดซ่อม
• วาล์วระบายอากาศอัตโนมัติ (Automatic Air Release) ที่จุดสูงสุดของเสื้อปั๊ม
• Circulation Relief Valve ระบายน้ำหล่อเย็นเสื้อปั๊มขณะเดินเครื่องแบบไม่จ่ายน้ำ (สำหรับปั๊มมอเตอร์ไฟฟ้า) ส่วนชุดดีเซลที่ความเร็วรอบเกินอาจดันความดันเกินพิกัดระบบ ต้องพิจารณาติดตั้ง Main Relief Valve ตามเงื่อนไขมาตรฐาน
• เกจวัดความดัน ทั้งด้านดูดและด้านส่ง
• Test Header หรือ Flow Meter Loop สำหรับทดสอบสมรรถนะประจำปีโดยไม่ต้องปล่อยน้ำเข้าระบบจริง

7. ตู้ควบคุม (Fire Pump Controller)

ตู้ควบคุมปั๊มดับเพลิงต้องเป็นชนิด Listed สำหรับงาน Fire Pump โดยเฉพาะ (เช่น UL 218 / FM Approved) — ห้ามใช้ตู้สตาร์ทมอเตอร์อุตสาหกรรมทั่วไป เพราะตรรกะการทำงานต่างกันโดยสิ้นเชิง: ตู้ Fire Pump ถูกออกแบบให้ "เดินเครื่องให้ถึงที่สุดแม้มอเตอร์จะเสียหาย" ไม่ตัดโอเวอร์โหลดเองระหว่างเกิดเหตุ

• สตาร์ทอัตโนมัติเมื่อความดันในระบบตกถึงจุดตั้ง ผ่านท่อรับสัญญาณความดัน (Pressure Sensing Line) ตามแบบมาตรฐาน
• มีปุ่มสตาร์ทด้วยมือ และการหยุดต้องออกแบบให้เป็น Manual Stop เป็นหลัก
• ชุดมอเตอร์ไฟฟ้าที่ต้องมีไฟสำรอง ต้องใช้ Automatic Transfer Switch (ATS) ชนิด Listed สำหรับ Fire Pump ร่วมด้วย
• ชุดดีเซลต้องมีระบบประจุแบตเตอรี่ 2 ชุด สลับสตาร์ทอัตโนมัติ พร้อมสัญญาณเตือนความผิดปกติ (Fail to Start, Low Fuel, Low Battery ฯลฯ) ส่งไปยังจุดที่มีคนประจำ
• ตำแหน่งตู้ต้องอยู่ใกล้และมองเห็นต้นกำลังได้โดยตรง ยกพื้นพ้นระดับน้ำท่วมขังของห้องปั๊ม

8. ข้อกำหนดห้องเครื่องสูบน้ำดับเพลิง (Fire Pump Room)

ห้องปั๊มคือพื้นที่ที่ต้อง "รอดจากไฟไหม้" ได้นานพอให้ปั๊มทำงานจนจบเหตุการณ์ NFPA 20 และมาตรฐาน วสท. จึงกำหนดคุณสมบัติของห้องไว้ชัดเจน

• การกั้นแยกทนไฟ: ห้องปั๊มในอาคารต้องกั้นแยกจากพื้นที่อื่นด้วยโครงสร้างทนไฟอย่างน้อย 2 ชั่วโมง (ลดเหลือ 1 ชั่วโมงได้เมื่ออาคารมี Sprinkler ครบทั้งหลังตามเงื่อนไขมาตรฐาน) หรือเป็นอาคารแยกอิสระที่มีระยะห่างเพียงพอ
• ทางเข้าถึง: ต้องเข้าถึงได้สะดวกและปลอดภัยขณะเกิดเหตุ สำหรับอาคารสูงต้องผ่านเส้นทางที่มีการปิดล้อมทนไฟ
• การระบายน้ำ: พื้นห้องต้องมีความลาดเอียงและทางระบายน้ำ รองรับน้ำจากการทดสอบและการรั่วซึมโดยไม่ท่วมอุปกรณ์ไฟฟ้า
• อุณหภูมิ: รักษาไม่ให้ต่ำจนกระทบการสตาร์ท (ประเด็นสำคัญของเครื่องดีเซลซึ่งต้องมีชุดอุ่นเครื่องยนต์) สำหรับภูมิอากาศไทยประเด็นหลักคือการระบายความร้อนและอากาศเผาไหม้ของเครื่องดีเซลให้เพียงพอ
• แสงสว่าง: มีแสงสว่างปกติและไฟฟ้าแสงสว่างฉุกเฉินเพียงพอต่อการควบคุมและซ่อมบำรุง
• ระบบดับเพลิงในห้อง: ห้องปั๊มควรมีหัว Sprinkler ครอบคลุมตามมาตรฐานที่เกี่ยวข้อง
• อุปกรณ์อื่นในห้อง: ห้ามใช้ห้องปั๊มเป็นที่เก็บของหรือติดตั้งอุปกรณ์ที่ไม่เกี่ยวข้องกับระบบดับเพลิง

9. แหล่งน้ำและถังเก็บน้ำดับเพลิง

ปั๊มดีแค่ไหนก็ไร้ค่าถ้าน้ำหมดก่อนควบคุมเพลิงได้ ปริมาณน้ำสำรองขั้นต่ำคำนวณจาก อัตราการไหลของ Demand × ระยะเวลาจ่ายน้ำ (Duration) ซึ่งขึ้นกับระดับความเสี่ยงของพื้นที่ตามมาตรฐานที่ใช้ออกแบบระบบปลายทาง แนวทางทั่วไป:

ข้อกำหนดเพิ่มเติมที่พบบ่อยในงานจริง: ถังต้องมีท่อรับน้ำเติมอัตโนมัติ ระดับน้ำต่ำสุดต้องคำนวณจาก Vortex Plate ตามมาตรฐาน และถ้าใช้น้ำประปาผ่านถังพัก (Break Tank) ต้องออกแบบอัตราเติมให้สอดคล้องกับ Duration ที่ต้องการ สำหรับอาคารสูงตามกฎกระทรวง ฉบับที่ 33 ต้องมีปริมาณน้ำสำรองเพียงพอตามที่กฎหมายกำหนดควบคู่กับผลคำนวณทางวิศวกรรม

10. การทดสอบและบำรุงรักษาตาม NFPA 25

งานออกแบบที่ดีต้องเผื่อการทดสอบตลอดอายุการใช้งานด้วย มาตรฐาน NFPA 25 (และ วสท. 033011 ซึ่งอ้างอิงกัน) กำหนดความถี่หลักไว้ดังนี้

*ความถี่ของชุดมอเตอร์ไฟฟ้าตาม NFPA 25 ฉบับปัจจุบัน (ฉบับก่อนหน้ากำหนดรายสัปดาห์) ทั้งนี้อาจถี่ขึ้นตามเงื่อนไขความเสี่ยงของอาคารและข้อกำหนดผู้รับประกันภัย

อ่านรายละเอียดขั้นตอนการทดสอบ Fire Pump ประจำปีแบบเจาะลึกได้ในคู่มือระบบดับเพลิงด้วยน้ำ โฟม และ Fire Pump ตาม NFPA 25

11. ข้อผิดพลาดที่พบบ่อยในการออกแบบและติดตั้ง

จากประสบการณ์เข้าตรวจประเมินและแก้ไขระบบของทีมวิศวกร NTE ปัญหาที่พบซ้ำบ่อยที่สุด ได้แก่

1. ใช้ปั๊มดูดยกจากถังใต้ดิน ด้วยปั๊ม Split-Case/End Suction — ผิด NFPA 20 โดยตรง ต้องใช้ Vertical Turbine
2. ติดวาล์วปีกผีเสื้อชิดหน้าแปลนดูด — รบกวนการไหลจน Flow Test ไม่ผ่าน
3. ใช้ข้อลดร่วมศูนย์ (Concentric Reducer) ในท่อดูดแนวนอน — เกิดโพรงอากาศสะสม ปั๊มเกิด Cavitation
4. เลือกปั๊มใหญ่เกิน Demand มาก — ความดัน Churn ทะลุพิกัดอุปกรณ์ ต้องตามแก้ทั้งระบบ
5. ใช้ตู้ควบคุมมอเตอร์อุตสาหกรรมแทนตู้ Fire Pump Listed — ตู้ตัดโอเวอร์โหลดเองกลางเหตุเพลิงไหม้
6. ลืมออกแบบ Test Header/Flow Meter — ทดสอบประจำปีไม่ได้จริง ต้องเจาะระบบภายหลัง
7. ห้องปั๊มไม่มีทางระบายน้ำ — น้ำจากการทดสอบท่วมตู้ควบคุม
8. แบตเตอรี่ดีเซลชุดเดียว / ไม่มีเครื่องประจุสำรอง — สตาร์ทไม่ติดเมื่อต้องใช้งานจริง
9. ถังน้ำมันเล็กกว่าเกณฑ์ 1 แกลลอนต่อแรงม้า — เครื่องดับกลางเหตุการณ์
10. ไม่มีการส่งสัญญาณเตือนสถานะปั๊มไปยังจุดที่มีคนประจำ — ปั๊มขัดข้องโดยไม่มีใครรู้เป็นเดือน
