การคำนวณปริมาณก๊าซ Novec 1230 (FK-5-1-12) สำหรับห้อง Data Center ขนาดใหญ่ตามมาตรฐาน NFPA 2001

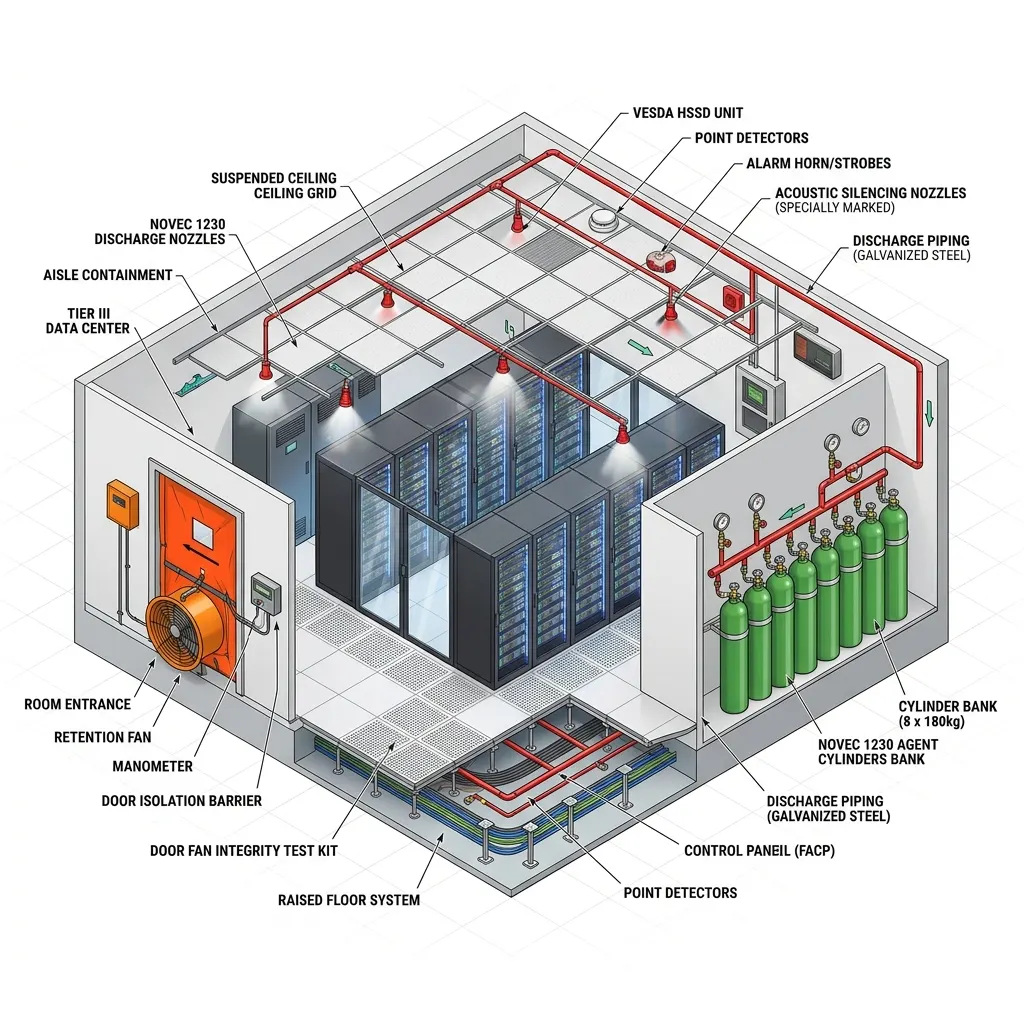

ภาพแสดง: แผนผังห้อง Data Center, ตู้ถังบรรจุก๊าซ Novec 1230, ท่อฉีดใต้พื้นและเพดาน, หัวฉีดลดเสียง Acoustic Nozzle และอุปกรณ์ทดสอบ Door Fan Test (คลิกที่ภาพเพื่อขยายใหญ่)
มาตรฐานวิศวกรรมความปลอดภัยศูนย์ข้อมูล: ห้อง Data Center และ Server Room ระดับสารสนเทศวิกฤต (Tier III/IV) บรรจุเซิร์ฟเวอร์และระบบจัดเก็บข้อมูลฮาร์ดดิสก์มูลค่าสูงมหาศาล การเลือกใช้ก๊าซสารสะอาด FK-5-1-12 (Novec 1230) ถือเป็นโซลูชันมาตรฐานสากล แต่การออกแบบจำเป็นต้องคำนวณปริมาณสารสุทธิตามมาตรฐาน NFPA 2001 และเลือกหัวฉีด Acoustic Nozzle เพื่อป้องกันฮาร์ดดิสก์เสียหายจากคลื่นเสียง
1. ทำไมก๊าซสารสะอาด FK-5-1-12 (Novec 1230) ถึงเหมาะที่สุดสำหรับห้อง Data Center
ต่างจากพื้นที่อุตสาหกรรมทั่วไป เพลิงไหม้ในห้อง Data Center มักเริ่มจากจุดเล็กๆ เช่น ความร้อนสะสมในสายไฟเคเบิลใต้พื้นยก (Raised Floor) หรือการชอร์ตของพาวเวอร์ซัพพลายในตู้ Server Racks การใช้น้ำดับเพลิงหรือสารเคมีแห้ง จะทำลายระบบอิเล็กทรอนิกส์ทั้งหมดและก่อให้เกิดสภาวะ Downtime รุนแรง
สารสะอาด **FK-5-1-12 (Novec 1230)** มีคุณสมบัติเด่น 3 ประการ:
- ระเหยกลายเป็นไอแห้ง 100% (Zero Residue): ไม่ทิ้งคราบฝุ่นหรือความชื้นไว้บนแผงวงจรบอร์ด อุปกรณ์อิเล็กทรอนิกส์ไม่ชำรุดเสียหาย
- ไม่นำไฟฟ้า (Dielectric Constant สูง): สามารถฉีดก๊าซดับไฟได้โดยตรงในขณะที่ระบบ Server ยังคงเปิดทำงานอยู่ (Energized Electrical Equipment)
- เป็นมิตรต่อสิ่งแวดล้อมและปลอดภัยต่อคนในห้อง: ค่าศักยภาพทำลายชั้นโอโซน ODP = 0, ศักยภาพเกิดโลกร้อน GWP < 1 และมี Margin of Safety สูงสุดต่อมนุษย์ (NOAEL 10% v/v)
2. ขั้นตอนการคำนวณปริมาณน้ำหนักสารฉีด Novec 1230 (NFPA 2001 Calculation)
การคำนวณหาน้ำหนักของสารสะอาด FK-5-1-12 อ้างอิงตามมาตรฐาน **NFPA 2001 (Standard on Clean Agent Fire Extinguishing Systems)** คำนวณจากสูตรหลักดังนี้:
s = 0.0664 + 0.000274 × Tmin
โดยที่:
• $W$ = น้ำหนักของสารสะอาด FK-5-1-12 ที่ต้องใช้ ($\text{kg}$)
• $V_{\text{net}}$ = ปริมาตรสุทธิของห้อง รวมปริมาตรใต้พื้นยก (Raised Floor) และเหนือฝ้าเพดาน (Ceiling Void) หักลบด้วยเสาคอนกรีต ($\text{m}^3$)
• $C$ = ความเข้มข้นก๊าซเพื่อการออกแบบดับเพลิง Class A / Electrical (แนะนำ $5.3\% - 5.6\%$ v/v)
• $s$ = ปริมาตรจำเพาะของไอก๊าซที่อุณหภูมิต่ำสุด $T_{\text{min}}$ ($\text{m}^3/\text{kg}$)
• $A_{\text{altitude}}$ = ตัวคูณปรับแก้ความสูงเหนือระดับน้ำทะเล (Altitude Correction Factor)
ตารางตัวคูณปรับแก้ความสูงเหนือระดับน้ำทะเล (Altitude Correction Factor - $A_{\text{altitude}}$)
| ความสูงเหนือระดับน้ำทะเล (เมตร) | ความกดอากาศเทียบเท่า (mm Hg) | ตัวคูณปรับแก้ ($A_{\text{altitude}}$) |
|---|---|---|
| 0 (ระดับน้ำทะเลปานกลาง) | 760 | 1.000 |
| 500 | 716 | 0.942 |
| 1,000 | 674 | 0.887 |
| 1,500 | 634 | 0.834 |
3. ตารางเปรียบเทียบเทคโนโลยีระบบก๊าซสารสะอาดดับเพลิงห้อง Data Center
| คุณสมบัติระบบก๊าซ | FK-5-1-12 (Novec 1230) | HFC-227ea (FM-200) | Inert Gas (IG-100 / N2) |
|---|---|---|---|
| แรงดันใช้งานในถัง (Storage Pressure) | 25 bar / 42 bar (Liquefied Gas) | 25 bar / 42 bar (Liquefied Gas) | 200 bar / 300 bar (Compressed Gas) |
| ระยะเวลาการฉีด (Discharge Time) | ไม่เกิน 10 วินาที | ไม่เกิน 10 วินาที | 60 วินาที |
| ผลกระทบโลกร้อน (GWP Rating) | < 1 (เป็นมิตรสูงสุด) | 3,220 (มีแนวโน้มถูกแบน) | 0 (ก๊าซธรรมชาติ) |
| ความเสี่ยงคลื่นเสียงต่อฮาร์ดดิสก์ (HDD Hazard) | ปานกลาง (แก้ง่ายด้วย Acoustic Nozzle) | ปานกลาง | สูงมาก (แรงดันฉีดสูงปะทะนาน 60s) |
4. นวัตกรรมหัวฉีดลดเสียง Acoustic Nozzle ป้องกันฮาร์ดดิสก์ (HDD Acoustic Protection)
ในอดีต เมื่อระบบดับเพลิงสารสะอาดฉีดก๊าซออกมาในห้อง Data Center ด้วยความเร็วและความดันสูง หัวฉีดแบบปกติจะสร้างคลื่นความถี่เสียงความดังสูงพุ่งทะลุ **110 - 130 dB**
คลื่นความถี่เสียงนี้จะทำให้โครงสร้างและเข็มหัวอ่านฮาร์ดดิสก์ (Hard Disk Drive - HDD) เกิดสภาวะสั่นสะเทือนรุนแรง ส่งผลให้ระบบสเพรดอ่าน/เขียนข้อมูลผิดพลาด (Read/Write Latency Spike) หรือหัวอ่านกระแทกหน้าจานบันทึกข้อมูลจนเสียหาย (Head Crash)
การแก้ปัญหาด้วย Acoustic Nozzle: หัวฉีดชนิดพิเศษนี้ถูกออกแบบให้มีช่องกระจายแรงดันและตัวดูดซับเสียง (Sound Absorbing Baffles) ช่วยลดความดังของเสียงฉีดก๊าซลงเหลือต่ำกว่า 100 dB ป้องกันความเสียหายต่อตู้จัดเก็บข้อมูล Enterprise Storage และตู้ Server ได้ 100%
5. การทดสอบความรัดกุมของห้อง Door Fan Integrity Test ($T_{\text{hold}} \ge 10\ \text{นาที}$)
ตามมาตรฐาน NFPA 2001 การติดตั้งระบบฉีดก๊าซสารสะอาดในห้องปิด จะต้องมีการทดสอบ **Door Fan Integrity Test** เพื่อการันตีประสิทธิผล:
- การวัดพื้นที่รอยรั่วรวม (Equivalent Leakage Area - ELA): ใช้พัดลมแรงดันสูงติดตั้งที่ประตูอัดวัดช่องว่างรอยรั่วตามขอบประตู ช่องร้อยสายไฟ และฝ้าเพดาน
- ระยะเวลาคงความเข้มข้น (Retention Hold Time): สารก๊าซที่ฉีดต้องไม่รั่วไหลออกล่างห้องจนความเข้มข้นลดลงต่ำกว่าระดับออกแบบ โดยต้องคงสภาวะไว้ไม่น้อยกว่า **10 นาที** เพื่อป้องกันไฟปะทุซ้ำ
6. คำถามที่พบบ่อย (FAQ)
Q: สารก๊าซสะอาด FK-5-1-12 (Novec 1230) มีอายุการใช้งานในถังบรรจุกี่ปี?
สารก๊าซ FK-5-1-12 มีเสถียรภาพทางเคมีสูงมาก สามารถบรรจุอยู่ในถังแรงดันได้ยาวนานกว่า **20 ปี** โดยไม่เสื่อมสภาพ เพียงแต่ต้องทำการตรวจสอบเกจวัดแรงดัน (Pressure Gauge) และชั่งน้ำหนักถังสารตามรอบตรวจสอบประจำปี
Q: ควรติดตั้งหัวฉีด Novec 1230 บริเวณใต้พื้นยก (Raised Floor) ด้วยหรือไม่?
จำเป็นอย่างยิ่ง! ในห้อง Data Center สายเคเบิลนำสัญญาณและสายไฟเลี้ยงตู้มักเดินรวมกันอยู่ใต้พื้นยก ซึ่งเป็นจุดสะสมความร้อนซ่อนเร้น การฉีดก๊าซต้องครอบคลุมทั้งปริมาตรบนห้อง ปริมาตรใต้พื้นยก และเหนือฝ้าเพดาน (หากเป็นฝ้าแขวนปิด)
