ออกแบบบูรณาการ Solar Rooftop + Hybrid Inverter + EV Charger และระบบเซฟตี้ป้องกันไฟไหม้บ้านตามมาตรฐาน NEC 690 & NFPA 855

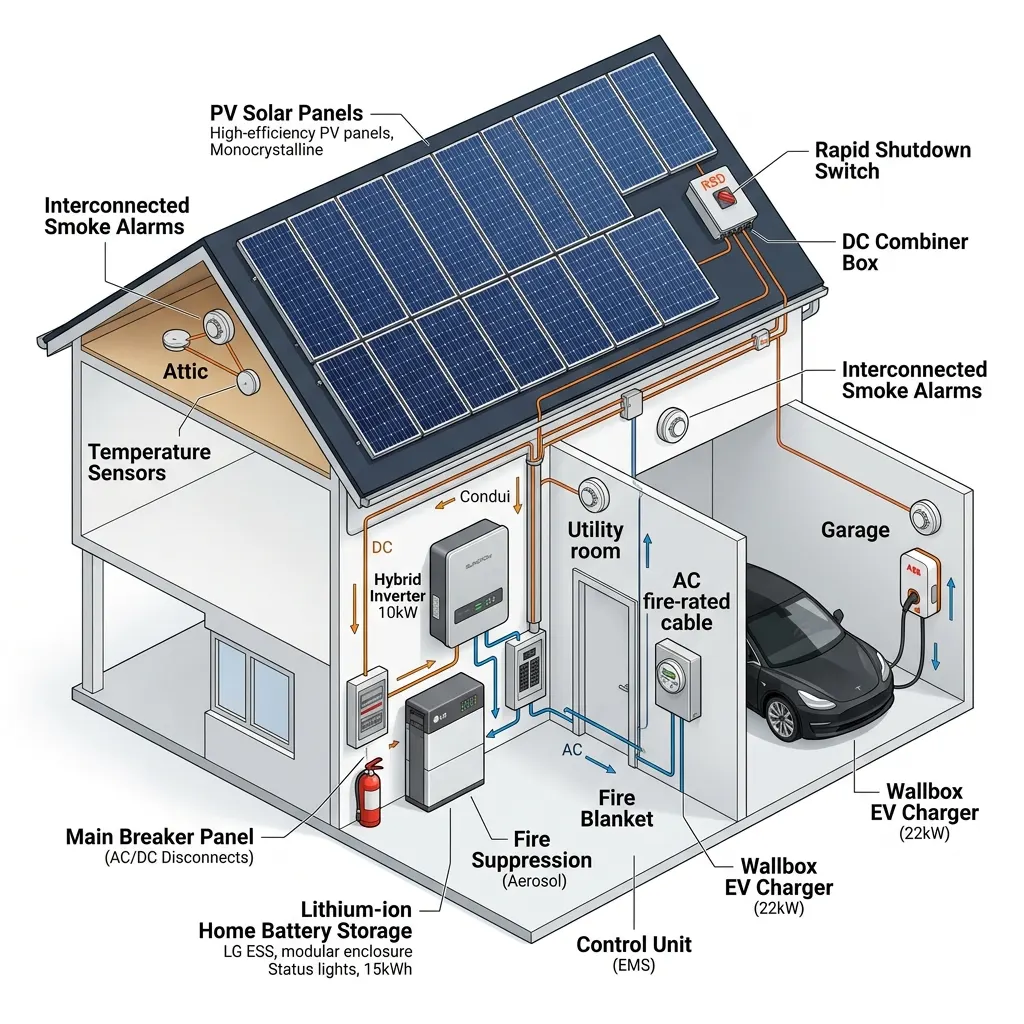

ภาพแสดง: ผังบูรณาการแผง PV บนหลังคา, สวิตช์ Rapid Shutdown, ไฮบริดอินเวอร์เตอร์, ตู้แบตเตอรี่บ้าน BESS, เครื่องชาร์จ EV และ Smoke Alarm (คลิกที่ภาพเพื่อขยายใหญ่)
หัวใจสำคัญของบ้านพลังงานสะอาดปลอดภัย: การผสานระบบโซล่าเซลล์ (Solar Rooftop) เข้ากับตู้แบตเตอรี่บ้าน (Home BESS) และเครื่องชาร์จรถ EV ช่วยลดค่าไฟฟ้าในการเดินทางได้เกือบ 100% แต่การรวม 3 ระบบไฟฟ้าแรงสูงไว้ในบ้านเดียวกัน จำเป็นต้องมีอุปกรณ์ตัดไฟฉุกเฉินบนหลังคา Rapid Shutdown (NEC 690.12) และระบบตรวจจับอาร์กไฟฟ้า AFCI เพื่อป้องกันอัคคีภัยอย่างรัดกุม
1. ทำไมระบบผสาน Solar Rooftop + Home Battery + EV Charger ถึงต้องเน้นความปลอดภัยวิศวกรรม
เจ้าของบ้านยุคใหม่นิยมเปลี่ยนมาติดตั้งระบบ **Solar Rooftop แบบ Hybrid** ร่วมกับ **Home Battery Storage (ESS)** ขนาด 5 kWh – 15 kWh เพื่อกักเก็บพลังงานจากแสงอาทิตย์ไว้ชาร์จรถยนต์ไฟฟ้า (EV) ในช่วงกลางคืนโดยไม่ต้องพึ่งพาไฟฟ้าจากสายส่ง
อย่างไรก็ตาม ความซับซ้อนของการจ่ายไฟฟ้า 3 ทาง (จากแผงโซล่าเซลล์ จากแบตเตอรี่ และจากการไฟฟ้าฯ) เข้าสู่เครื่องชาร์จ Wallbox EV สร้างจุดเสี่ยงทางไฟฟ้าที่ต้องออกแบบมาตรการป้องกันเฉพาะ:
- แรงดันไฟตรงสูงบนหลังคา (Rooftop DC Voltage Hazard): แผงโซล่าเซลล์ต่ออนุกรมกันสร้างแรงดันไฟตรง $300\text{V} - 600\text{V DC}$ ซึ่งไม่สามารถตัดไฟด้วยสวิตช์ AC ปกติได้
- ประกายไฟอาร์กกระแสตรง (DC Arc Fault): เกิดจากขั้วต่อ MC4 หลวม หรือฉนวนสายไฟบนหลังคาเปื่อยทรุดโทรม ก่อให้เกิดความร้อนสูงเกิน $3,000^\circ\text{C}$ เผาหลังคาบ้าน
- สภาวะโหลดเกินขีดจำกัด (Peak Power Overload): หากชาร์จรถ EV พร้อมเปิดแอร์และดึงไฟจากแบตเตอรี่บ้านพร้อมกัน อาจเกิดความร้อนสะสมที่จุดเข้าสายเมนตู้ไฟบ้าน
2. สมการสมดุลกำลังไฟฟ้าและการจัดการโหลด (Power Balance & Dynamic Load Management)
การจัดการพลังงานภายในบ้านเพื่อป้องกันสายไฟและเบรกเกอร์เกิดความร้อนสะสมเกินพิกัด คิดคำนวณจากสมการสมดุลพลังงานไฟฟ้า ($P_{\text{balance}}$) ดังนี้:
Pdemand = PEV_Charger + PHome_BaseLoad ≤ PMainBreaker_Limit
ระบบ **Dynamic Load Balancing (DLB)** จะทำการคุมไม่ให้ $P_{\text{demand}}$ เกินค่า $P_{\text{MainBreaker\_Limit}}$ โดยระบบจะปรับลดกำลังชาร์จของเครื่อง Wallbox ลงอัตโนมัติเมื่อมีการใช้งานไฟฟ้าในบ้านสูงขึ้น เพื่อความปลอดภัยสูงสุดจากไฟลัดวงจร
3. ข้อกำหนดระบบความปลอดภัยอัคคีภัยสากล (NEC 690 & NFPA 855 Standards)
3.1 ระบบ Rapid Shutdown บนหลังคาตามมาตรฐาน NEC 690.12
เมื่อเกิดเหตุเพลิงไหม้ในตัวบ้าน ตราบใดที่มีแสงอาทิตย์ แผงโซล่าเซลล์จะยังคงจ่ายไฟตรงแรงดันสูงตลอดเวลา อุปกรณ์ **Rapid Shutdown Initiator** ที่ติดตั้งหน้าบ้านจะส่งสัญญาณสั่งการให้กล่องตัดไฟบนหลังคา (RSD Module) ตัดกระแสไฟรายแผง ลดแรงดันไฟฟ้าระดับสายส่งบนหลังคาลงต่ำกว่า **30 โวลต์ ภายในเวลา 30 วินาที** ช่วยให้เจ้าหน้าที่ดับเพลิงสามารถขึ้นไปฉีดน้ำดับไฟบนหลังคาได้อย่างปลอดภัย
3.2 ระบบตรวจจับอาร์กไฟฟ้ากระแสตรง (AFCI - Arc-Fault Circuit Interrupter)
อินเวอร์เตอร์ไฮบริดเกรดพรีเมียมต้องมีวงจร **AFCI (UL 1699B Certified)** เมื่อเกิดประกายไฟอาร์กความถี่สูงในสาย DC บนหลังคา ระบบจะตัดวงจรไฟฟ้าภายในเวลาไม่เกิน 2.5 วินาที เพื่อหยุดเปลวไฟก่อนที่จะไหม้กระเบื้องหลังคาหรือแผ่นฉนวนกันความร้อน
4. ตารางเปรียบเทียบสเปกระบบโซล่าเซลล์ทั่วไป vs ระบบผสาน EV Charger & Fire Safety
| คุณสมบัติระบบไฟฟ้า & อุปกรณ์เซฟตี้ | Solar Rooftop Grid-Tied ทั่วไป | Solar Hybrid + BESS + EV Safety (NTE Standard) |
|---|---|---|
| ระบบตัดไฟบนหลังคา (Rapid Shutdown) | ❌ ไม่มี (มีเฉพาะ DC Isolator) | ✅ มีระบบ Rapid Shutdown NEC 690.12 รายแผง |
| การตรวจจับประกายไฟอาร์ก (AFCI) | ❌ บางรุ่นไม่มีบิ้วท์อิน | ✅ มีระบบ AFCI UL 1699B ตัดไฟอาร์กใน 2.5 วินาที |
| แบตเตอรี่กักเก็บพลังงานประจำบ้าน (Home ESS) | ❌ ไม่รองรับแบตเตอรี่ | ✅ มีตู้ Home BESS ความปลอดภัยสูงตาม NFPA 855 |
| ระบบบริหารโหลดชาร์จ EV (Dynamic Load) | ❌ ไม่มี (ดึงไฟคงที่) | ✅ มีระบบ DLB ป้องกันสายไฟเมนร้อนเกินพิกัด |
| การเชื่อมต่อระบบแจ้งเตือนควัน (Fire Alarm) | ❌ แยกอิสระไม่เชื่อมต่อ | ✅ เชื่อมต่อ Smart Smoke Detector ตัดไฟ EV อัตโนมัติ |
5. การติดตั้งอุปกรณ์ตรวจจับอัคคีภัยและการซ้อมรับมือเหตุฉุกเฉินในบ้าน
การผสานระบบพลังงานสะอาดในบ้านให้มีความปลอดภัยสูงสุดตามมาตรฐานวิศวกรรม NTE แนะนำมาตรการดังต่อไปนี้:
- ติดตั้งสวิตช์ตัดไฟฉุกเฉินหลัก (Master Emergency Shut-off): ติดตั้งไว้บริเวณข้างประตูทางเข้า-ออกโรงรถ ให้กดตัดไฟ 3 ระบบ (Solar, Home Battery, EV Charger) ได้ในปุ่มเดียว
- ระบบแจ้งเตือนควันไฟฉุกเฉินแบบเชื่อมโยง (Interconnected Smoke Alarms): ติดตั้ง Smoke Detector เหนือจุดติดตั้ง Hybrid Inverter, ตู้แบตเตอรี่บ้าน และ Wallbox EV Charger โดยส่งสัญญาณเสียงดังพร้อมกันทั่วทั้งบ้าน
- ถังดับเพลิงประจำระบบโซล่าและแบตเตอรี่: จัดวางถังดับเพลิงชนิด **F-500 หรือ Lith-EX ขนาด 6 ลิตร** ไว้ประจำจุดติดตั้งตู้แบตเตอรี่บ้านเพื่อระงับเหตุเบื้องต้น
คำแนะนำจากวิศวกรผู้เชี่ยวชาญ NTE: ควรทำการตรวจเช็กขั้วต่อสายไฟ MC4 สแกนอินฟราเรดความร้อน (Thermal Imaging Audit) ที่ตู้เบรกเกอร์และอินเวอร์เตอร์อย่างน้อยปีละ 1 ครั้ง เพื่อป้องกันความร้อนสะสมซ่อนเร้นที่อาจก่อให้เกิดอัคคีภัยในระยะยาว
6. คำถามที่พบบ่อย (FAQ)
Q: ชาร์จรถยนต์ไฟฟ้าจากโซล่าเซลล์ตอนกลางวัน ปลอดภัยกว่าชาร์จจากไฟบ้านตอนกลางคืนหรือไม่?
การชาร์จรถ EV ตอนกลางวันด้วยไฟโซล่าเซลล์ ปลอดภัยสูงและช่วยประหยัดค่าไฟได้ดีมาก เนื่องจากสายไฟและอุปกรณ์จะทำงานในขณะที่เจ้าของบ้านตื่นและทำกิจกรรมอยู่ ทำให้สามารถสังเกตความผิดปกติได้ทันที ต่างจากการชาร์จไฟข้ามคืนขณะนอนหลับ
Q: หากเกิดไฟดับจากสายส่งภายนอก ระบบ Solar Hybrid + Battery จะยังชาร์จรถ EV ได้หรือไม่?
หากตั้งค่าระบบสำรองไฟ (EPS / Backup Port) ไว้อย่างถูกต้อง ระบบอินเวอร์เตอร์ไฮบริดจะยังคงจ่ายไฟจากแผงโซล่าเซลล์และแบตเตอรี่บ้านมาชาร์จรถ EV ได้ต่อเนื่อง แต่ควรปรับกระแสชาร์จลงเหลือ 16A เพื่อถนอมแบตเตอรี่บ้าน
