FIRE ALARM GRAPHIC ANNUNCIATOR PANEL

รับผลิตและประกอบตู้กราฟฟิก
แสดงผังระบบแจ้งเหตุเพลิงไหม้

ออกแบบ ผลิต และประกอบตู้ Graphic Annunciator / Mimic Panel สำหรับระบบ Fire Alarm ทุกยี่ห้อ สกรีนผังอาคารคมชัดเจน ดวงไฟ LED ระบุโซนแม่นยำ พร้อมบริการผลิตด่วนพิเศษรับตู้ได้ภายใน 5-10 วัน

⚡ ส่งแบบประเมินราคา / ขอผลิตด่วน

วิศวกร NTE ตรวจสอบตู้กราฟฟิก Graphic Annunciator Panel

PRODUCTION LEAD TIME

ระยะเวลาการผลิตตู้กราฟฟิก NTE

ตอบโจทย์ทั้งงานโครงการปกติและงานด่วนพิเศษเพื่อการส่งมอบตู้เร่งด่วนตามกำหนดการของอาคาร

📦 รอบการผลิตปกติ (Standard)

14 – 28 วัน

เหมาะสำหรับการวางแผนตามงวดงานทั่วไป ดำเนินการเขียนแบบ ตรวจสอบผังโซน สกรีนแบบเพลทอะคริลิก/ซิลค์สกรีน และประกอบระบบไฟตามมาตรฐานวิศวกรรม

ราคาตามมาตรฐานปกติ
ตรวจแบบผังอาคารฟรี 1 รอบ
ทดสอบการทำงาน 100% ก่อนจัดส่ง

⚡ ช่องทางด่วนพิเศษ (Express Fast-Track)

5 – 10 วัน

บริการเร่งด่วนพิเศษสำหรับโครงการที่ต้องตรวจรับงานเร่งด่วน หรือต้องการเปลี่ยนตู้กราฟฟิกทดแทนตู้เดิมทันที ทีมวิศวกร NTE จัดคิวลัดขั้นตอนประกอบและจัดส่งด่วน

มีค่าบริการเร่งด่วนพิเศษเพิ่มเติม (Express Charge)
ขึ้นแบบและ Confirm Layout ภายใน 24 ชม.
จัดส่งตรงถึงหน้างานด่วนทั่วประเทศ

📌 ขอบเขตการให้บริการ (Scope of Service): New Type Engineering (NTE) ให้บริการ ออกแบบ สกรีนเพลท ประกอบวงจรไฟ LED และจัดส่งตู้สำเร็จรูปพร้อมใช้งานทั่วประเทศ (บริการไม่รวมงานติดตั้งและเข้าสายหน้างาน โดยตู้ของ NTE มาพร้อม Terminal Block ระบุโซนชัดเจน และ Wiring Diagram เพื่อให้ช่างไฟหรือผู้รับเหมาโครงการนำไปติดตั้งต่อสายได้สะดวก 100%)

SPECIFICATIONS & FEATURES

จุดเด่นและสเปกตู้กราฟฟิกแสดงผล NTE

เราออกแบบตู้ Graphic Annunciator สวยงาม คมชัด อ่านผังอาคารง่าย เพื่อให้เจ้าหน้าที่ประจำห้องรักษาความปลอดภัยเข้าถึงจุดเกิดเหตุได้รวดเร็วที่สุด

1. สกรีนผังอาคารคมชัดทนทาน (Graphic Layout)

พิมพ์ผังอาคาร 2D/3D คมชัดสูงบนแผ่นอะคริลิกเคลือบกันรอย หรือเพลทอลูมิเนียมเกรดอุตสาหกรรม ลายเส้นคมชัด ไม่ซีดจางเมื่อใช้งานในระยะยาว

2. หลอดไฟ LED แสดงผลรายโซน (Zone LEDs)

ระบุจุดเกิดเหตุแม่นยำด้วยดวงไฟ LED สีแดง (Alarm Zone 1, 2, 3...) ไฟสีเหลือง (Trouble Fault) และไฟสีเขียว (Power On Status) คมชัดมองเห็นได้ระยะไกล

3. ฟังก์ชันควบคุมตู้มาตรฐาน (Standard Functions)

มาพร้อมปุ่ม **Lamp Test** สำหรับทดสอบหลอดไฟทุกดวง, ปุ่ม **Acknowledge / Silence** หยุดเสียงไซเรนเตือน และเสียง **Buzzer** แจ้งเตือนในตัวตู้

4. รองรับ Fire Alarm ทุกยี่ห้อ (Universal Compatibility)

ต่อร่วมกับตู้ควบคุม Fire Alarm (FCP) ได้ทุกแบรนด์ ทั้งระบบ Conventional และ Addressable (Siemens, Notifier, Edwards, Bosch, Hochiki, Nittan ฯลฯ)

REAL WORK SHOWCASE

ผลงานการออกแบบ ผลิต และประกอบตู้กราฟฟิกจริง

ตัวอย่างตู้ Graphic Annunciator Panel ที่ NTE ผลิตและส่งมอบให้แก่อาคารสูง โรงงานอุตสาหกรรม และฟาร์มมาตรฐาน

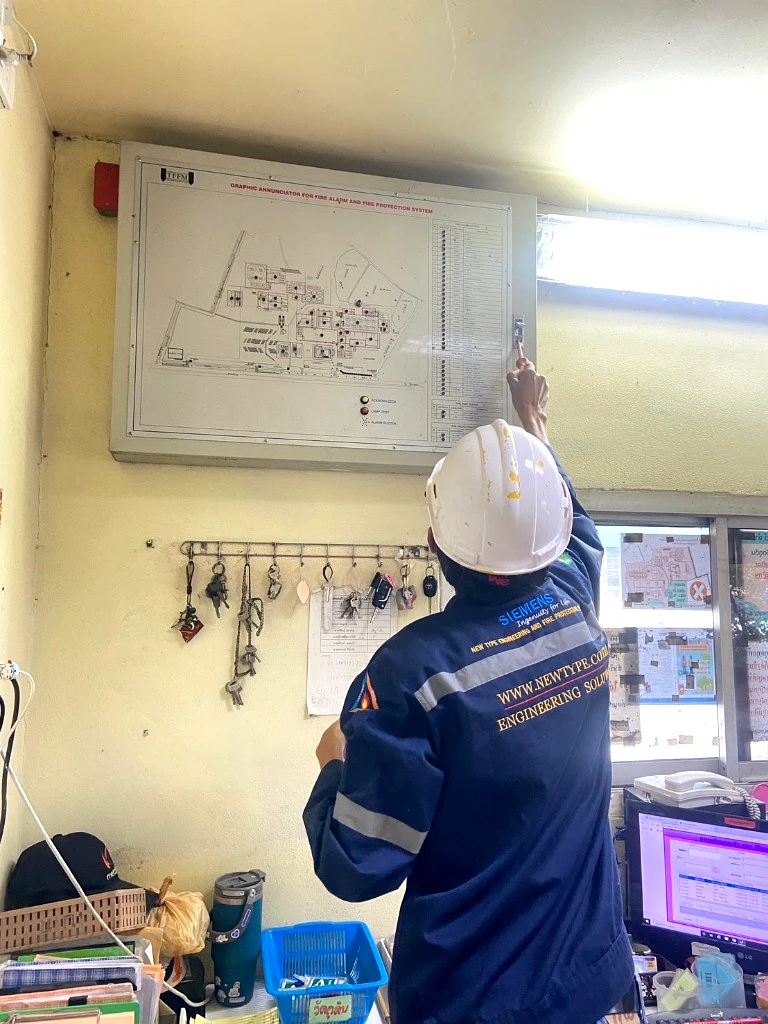

วิศวกร NTE ตรวจสอบความถูกต้องตู้ Graphic Annunciator

วิศวกรวิชาชีพ NTE ตรวจเช็คตู้ไฟแสดงผังโรงงานจริง

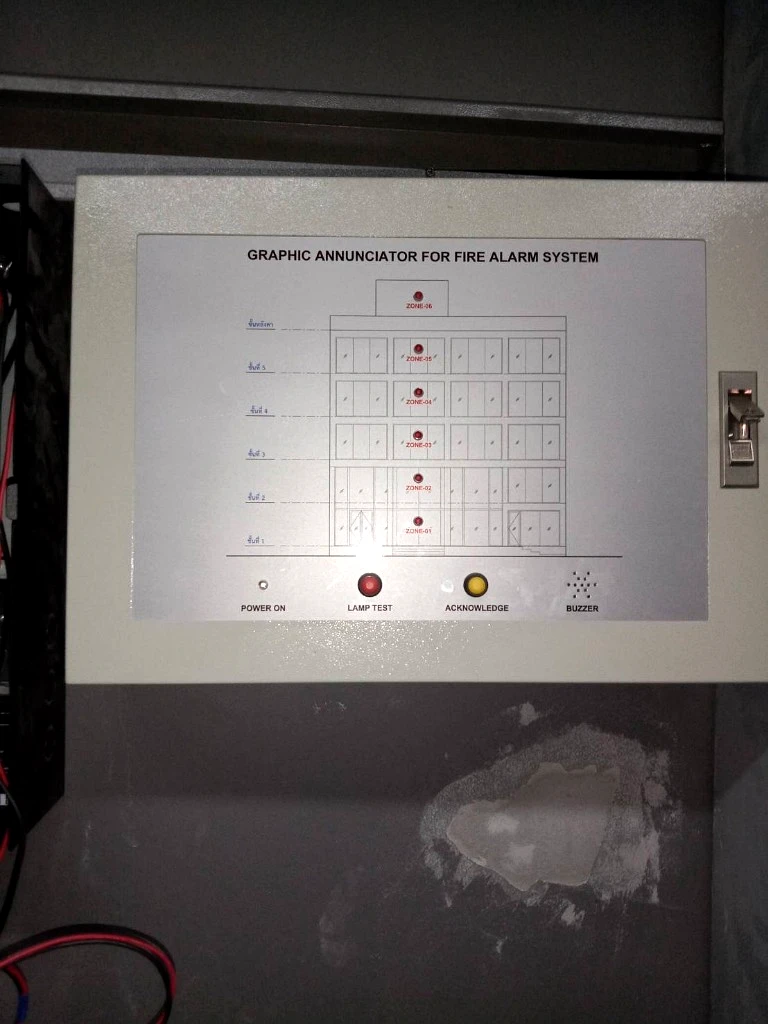

ตู้ Graphic Annunciator แสดงผังอาคาร 5 ชั้น (Zone 1-6)

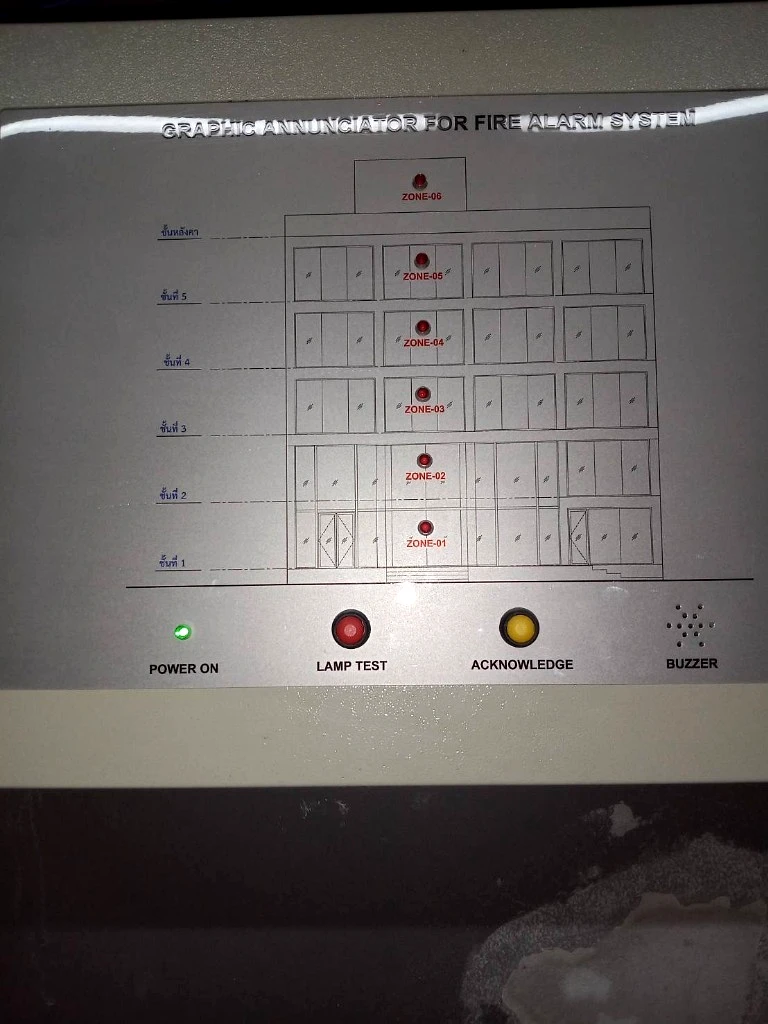

หน้าเพลท Graphic Annunciator พร้อมไฟ Power On

เพลทสกรีนผังอาคารคมชัด พร้อมไฟสถิติสถานะ Power On

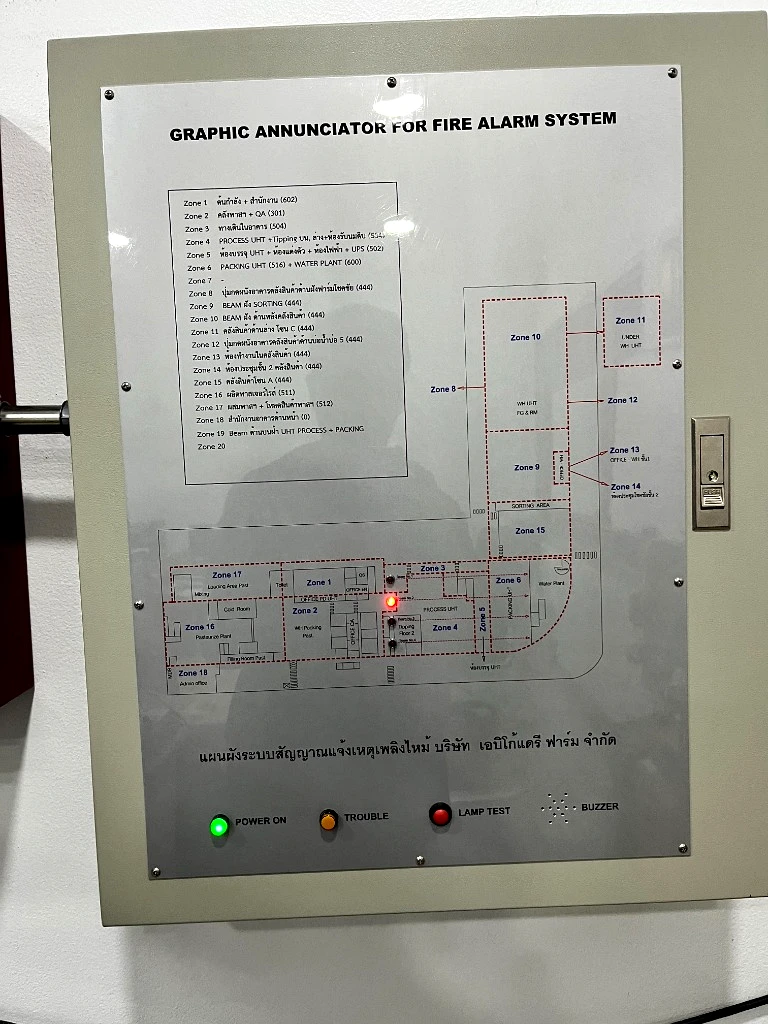

ตู้ Graphic Annunciator ฟาร์มและอาคารคลังสินค้า

ตู้กราฟฟิกขนาดใหญ่รองรับ 20 โซน สำหรับโรงงานและฟาร์ม

ต้องการสั่งสั่งผลิตตู้กราฟฟิกด่วน หรือประเมินราคา?

ส่งแบบผังอาคาร (CAD / PDF / รูปภาพ) และจำนวนโซนที่ต้องการให้ทีมวิศวกร NTE ถอดสเปกและประเมินราคาทันที พร้อมแจ้งกำหนดส่งมอบตู้ด่วนพิเศษ 5-10 วัน

ส่งผังประเมินราคาทาง LINE

รับผลิตและประกอบตู้กราฟฟิกแสดงผังระบบแจ้งเหตุเพลิงไหม้
