ทำไมสปริงเกอร์ติดเพดานอย่างเดียว (Ceiling Sprinkler) ถึงไม่สามารถควบคุมอัคคีภัยในคลังสินค้าอัตโนมัติเพดานสูงได้?

คลังสินค้าอัตโนมัติ (AS/RS) มีความสูงเพดานตั้งแต่ 12 ถึงมากกว่า 30 เมตร การจัดวางสินค้าเป็นชั้นวางแคบแนวดิ่งก่อให้เกิดปรากฏการณ์ Chimney Effect ดันควันและเปลวไฟลอยขึ้นด้วยความเร็วสูงมาก หยดน้ำจากสปริงเกอร์เพดานทั่วไปจะมีน้ำหนักเบาเกินกว่าจะแหวกกระแสต้านของไอร้อนลงไปถึงจุดกำเนิดไฟที่ชั้นวางระดับล่างได้ จึงจำเป็นต้องติดตั้ง In-Rack Sprinklers ร่วมด้วย

สปริงเกอร์ชนิด ESFR (Early Suppression Fast Response) เหมาะสำหรับคลังสินค้าประเภทใด?

สปริงเกอร์ ESFR (K-Factor 14.0 ถึง 28.0) ถูกออกแบบให้ปล่อยหยดน้ำขนาดใหญ่ด้วยความเร็วสูงเพื่อกดเปลวไฟอย่างฉับไว เหมาะสำหรับคลังสินค้าที่มีความสูงอาคารไม่เกิน 13.7 เมตร (45 ฟุต) และความสูงจัดเก็บสินค้าไม่เกิน 12.2 เมตร (40 ฟุต) โดยไม่จำเป็นต้องติด In-Rack Sprinklers แต่หากความสูงเกินกว่านี้ มาตรฐาน NFPA 13 บังคับให้ต้องเสริม In-Rack Sprinklers

แผงกั้นเปลวไฟ (Horizontal Barrier) ภายในชั้นวางสินค้ามีประโยชน์อย่างไร?

แผงกั้นเปลวไฟผลิตจากแผ่นเหล็กทนไฟ ติดตั้งคั่นกลางในระดับชั้นแร็ค ทำหน้าที่ชะลอการลอยขึ้นของเปลวไฟแนวตั้ง และช่วยกักเก็บความร้อนใต้แผงกั้นเพื่อให้สปริงเกอร์ In-Rack ที่อยู่ใต้แผงกั้นแตกทำงานได้อย่างรวดเร็วทันทีก่อนที่ไฟจะลุกลามขึ้นชั้นบน

เมื่อระบบสปริงเกอร์ในชั้นวางสินค้าทริปทำงาน ระบบควบคุมหุ่นยนต์เครน (AS/RS Crane) ต้องทำงานอย่างไร?

ระบบแจ้งเหตุเพลิงไหม้ (Fire Alarm) ที่เชื่อมต่อกับ Water Flow Switch ของระบบ In-Rack จะส่งสัญญาณส่งคำสั่ง Interlock สั่งตัดไฟระบบขับเคลื่อนหุ่นยนต์เครนและคอนเวเยอร์ลำเลียงสินค้าทันที เพื่อป้องกันไม่ให้เครนเคลื่อนย้ายพาเลทที่กำลังติดไฟไปแพร่กระจายอัคคีภัยยังโซนอื่นของคลังสินค้า

ระบบป้องกันเพลิงไหม้คลังสินค้าอัตโนมัติ (Automated Warehouse & In-Rack Sprinkler System) ตามมาตรฐาน NFPA 13

🗓️ เผยแพร่: 10 สิงหาคม 2026 👤 โดย: ทีมวิศวกร New Type Engineering 🏷️ หมวดหมู่: สปริงเกอร์ / คลังสินค้า / NFPA 13

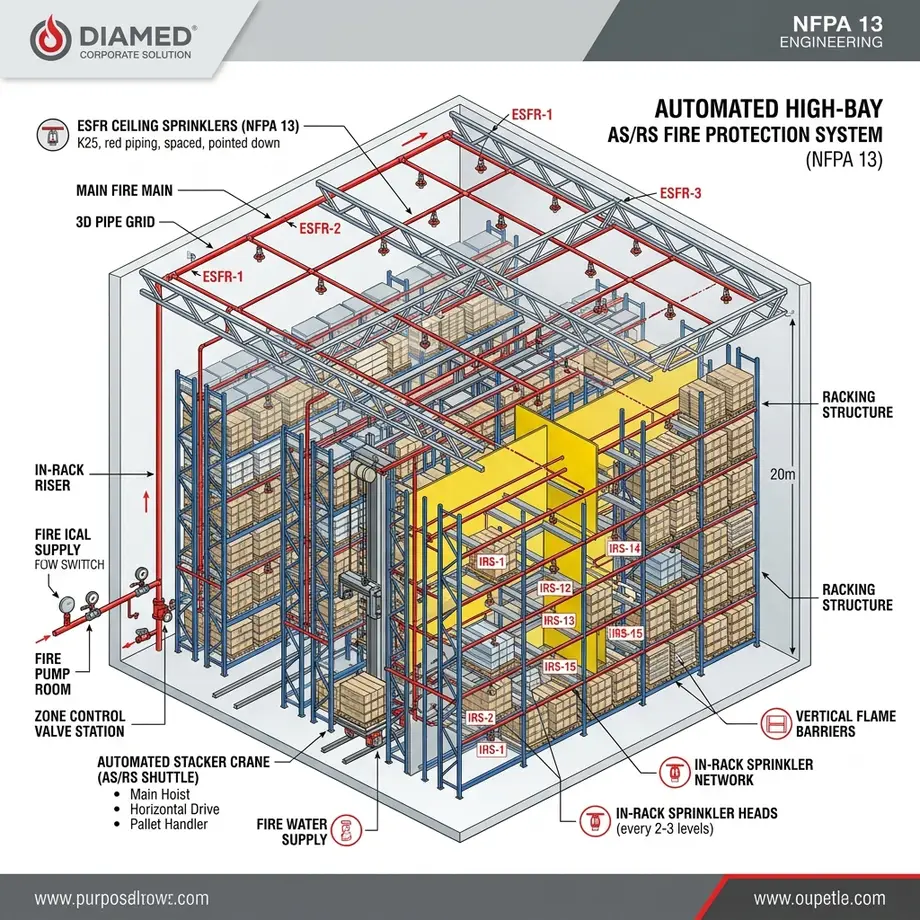

ไดอะแกรมระบบสปริงเกอร์ดับเพลิงสำหรับคลังสินค้าอัตโนมัติเพดานสูง (AS/RS Automated High-Bay Warehouse)

ภาพแสดง: แผนผังคลังสินค้าอัตโนมัติ AS/RS, สปริงเกอร์เพดาน ESFR, โครงข่าย In-Rack Sprinklers ในชั้นวาง, แผงกั้นไฟ Horizontal Barrier และเครนลำเลียง (คลิกที่ภาพเพื่อขยายใหญ่)

การออกแบบดับเพลิงอุตสาหกรรมยุคใหม่: คลังสินค้าจัดเก็บอัตโนมัติเพดานสูง (Automated Storage and Retrieval System - AS/RS) ที่มีความสูงตั้งแต่ 12 ถึงกว่า 30 เมตร มีปัจจัยเสี่ยงอัคคีภัยเฉพาะตัวจากการจัดเก็บสินค้าหนาแน่น และปรากฏการณ์ปล่องควันความร้อน (Chimney Effect) การออกแบบระบบสปริงเกอร์เพดาน ESFR ร่วมกับสปริงเกอร์ฝังในชั้นวาง In-Rack Sprinklers ตามมาตรฐาน NFPA 13 ถือเป็นหัวใจสำคัญในการหยุดยั้งความสูญเสีย

1. ทำไมคลังสินค้าอัตโนมัติ (AS/RS High-Bay) จึงเสี่ยงไฟไหม้รุนแรงกว่าคลังสินค้าทั่วไป

คลังสินค้าอัตโนมัติความเร็วสูงออกแบบมาเพื่อใช้ประโยชน์จากพื้นที่แนวดิ่งสูงสุด สินค้าบนพาเลทพลาสติกและกล่องกระดาษจะถูกซ้อนสูงถึง 10–20 ชั้น ความเสี่ยงอัคคีภัยที่ซ่อนอยู่ประกอบด้วย:

ปรากฏการณ์ปล่องความร้อนแนวตั้ง (Vertical Chimney Effect): ระยะห่างช่องว่างระหว่างแร็ค (Flue Space) จะทำหน้าที่เหมือนปล่องควัน ดูดเปลวไฟและความร้อนพุ่งขึ้นสู่เพดานด้วยความเร็วสูงกว่า 10-15 เมตร/วินาที
กระแสต้านต้านหยดน้ำ (Plume Thermal Drag): ความร้อนและไอร้อนรุนแรงที่พุ่งขึ้น จะต้านแรงดึงดูดโลก ผลักหยดน้ำสปริงเกอร์เพดานทั่วไปให้ระเหยหรือกระจายออก ไม่สามารถหยดตกลงไปถึงจุดกำเนิดไฟที่สินค้าชั้นล่างได้
สินค้าห่อหุ้มด้วยพลาสติก (Plastic Encapsulated Cargo): พาเลทสินค้าที่ถูกพันด้วยพลาสติกยืด (Shrink Wrap) จะเพิ่มความร้อนเผาไหม้ (Heat Release Rate - HRR) สูงกว่าปกติ 2-3 เท่า

2. การออกแบบระบบสปริงเกอร์ In-Rack Sprinklers & ESFR (NFPA 13 Chapter 25)

มาตรฐาน **NFPA 13 (Standard for the Installation of Sprinkler Systems)** กำหนดแนวทางการออกแบบระบบดับเพลิงสำหรับคลังสินค้าอัตโนมัติไว้ดังนี้:

2.1 สปริงเกอร์เพดานตอบสนองเร็ว ESFR (Early Suppression Fast Response)

หัวฉีดสปริงเกอร์ ESFR (K-Factor 22.4, 25.2 หรือ 28.0) ถูกออกแบบให้ปล่อยหยดน้ำขนาดใหญ่แรงดันสูงเพื่อ "กดดับไฟ" (Suppression) ไม่ใช่แค่ควบคุมไฟ เหมาะสำหรับคลังสินค้าที่มีความสูงเพดานไม่เกิน **13.7 เมตร (45 ฟุต)** โดยไม่ต้องติด In-Rack Sprinklers

2.2 สปริงเกอร์ในชั้นวางสินค้า (In-Rack Sprinklers - IRS)

สำหรับคลังสินค้าอัตโนมัติเพดานสูงเกิน **13.7 เมตรขึ้นไป** มาตรฐานบังคับให้ต้องติดตั้งสปริงเกอร์ท่อฝังเข้าไปในโครงชั้นวางแร็ค (In-Rack Sprinklers) โดยติดหัวฉีดห่างจากสินค้าและช่อง Flue Space ในระยะที่แม่นยำ เพื่อฉีดน้ำสัมผัสตัวสินค้าที่กำลังติดไฟโดยตรงก่อนที่ความร้อนจะพุ่งขึ้นเพดาน

3. สมการคำนวณไฮดรอลิกส์อัตราการไหลและแรงดันน้ำดับเพลิง (Hydraulic Calculation)

การคำนวณอัตราการไหลของหัวฉีดสปริงเกอร์แต่ละหัว ($Q_{\text{sprinkler}}$) และปริมาณน้ำดับเพลิงรวมตามมาตรฐาน NFPA 13 เป็นไปตามสมการ:

Q_sprinkler = K × √P
Q_{total_water_demand} = (N_{design_sprinklers} × Q_sprinkler) + Q_{hose_stream}

โดยที่:
• $Q_{\text{sprinkler}}$ = อัตราการไหลของน้ำออกจากหัวสปริงเกอร์ ($\text{GPM}$ หรือ $\text{L/min}$)
• $K$ = ค่า K-Factor ของหัวสปริงเกอร์ (เช่น ESFR K25.2 หรือ In-Rack K8.0/K11.2)
• $P$ = แรงดันน้ำใช้งานขั้นต่ำที่หัวสปริงเกอร์ ($\text{PSI}$ หรือ $\text{bar}$)
• $Q_{\text{hose\_stream}}$ = อัตราการไหลสำรองสำหรับสายฉีดดับเพลิงพกพา ($500\text{ GPM}$ ระยะเวลา $1-2\ \text{ชั่วโมง}$)

4. ตารางเปรียบเทียบเทคโนโลยีระบบดับเพลิงคลังสินค้าอัตโนมัติ

รูปแบบการออกแบบระบบ	ความสูงอาคารที่รองรับ	จุดเด่นหลัก	ข้อจำกัด / การบำรุงรักษา
ESFR Ceiling Only	ไม่เกิน 13.7 เมตร (45 ฟุต)	ไม่มีท่อในแร็ค ไม่เกะกะการย้ายพาเลท ค่าติดตั้งถูกกว่า	ใช้ไม่ได้กับคลังสินค้าสูงเกิน 13.7m และใช้น้ำแรงดันสูงมาก
ESFR + In-Rack Sprinklers	ไม่จำกัดความสูง (12 - 40+ เมตร)	ดับไฟตรงจุดรวดเร็ว ป้องกันคลังสินค้าถล่ม ประสิทธิภาพสูงสุด	ต้องเดินท่อในแร็ค ระวังหุ่นยนต์เครนชนท่อ ต้องติดแผงกันชน
In-Rack + Horizontal Barriers	ไม่จำกัดความสูง	แผงกั้นช่วยกักความร้อนและละอองน้ำ บังคับหัวสปริงเกอร์แตกเร็วขึ้น	เพิ่มต้นทุนแผ่นเหล็กทนไฟและโครงสร้างแร็ค
Hypoxic Air System (ก๊าซพรวดออกซิเจน)	ไม่จำกัดความสูง	ลด O2 เหลือ 15% ไฟไหม้ไม่ได้ ใช้น้ำ 0% ไม่เสียหายคราบน้ำ	คนทำงานในห้องต้องมีชุดอ๊อกซิเจนช่วยหายใจ สภาพปิดมิดชิด 100%

5. ระบบอินเตอร์ล็อกตัดการทำงานหุ่นยนต์ลำเลียง (AS/RS Crane Safety Interlock)

เพื่อป้องกันไม่ให้ระบบอัตโนมัติทำให้อัคคีภัยขยายตัว การออกแบบระบบดับเพลิงคลังสินค้า AS/RS ต้องเชื่อมต่อระบบไฟฟ้าควบคุม 3 จุด:

ตัดการทำงานเครนและชัตเทิล (Automated Crane & Conveyor Shutdown): เมื่อ Water Flow Switch หรือ Smoke Detector ตรวจจับเหตุฉุกเฉิน ระบบจะส่งสัญญาณเตะทริปหยุดการเคลื่อนที่ของหุ่นยนต์เครนทุกตัวทันที ป้องกันการขนย้ายพาเลทติดไฟ
แผงกั้นเปลวไฟแนวดิ่งและแนวราบ (Face Barriers & Water Shield): ติดตั้งแผ่นเหล็กทนไฟกั้นแบ่งโซนแร็คทุกๆ 3-4 ชั้นสินค้า เพื่อกักละอองน้ำจาก In-Rack Sprinklers ไม่ให้ฟุ้งกระจายเสียแรงดัน
วาล์วควบคุมท่อยืนรายโซน (Zonal Floor Control Valve Assembly): ติดตั้งชุด FCV พร้อมสวิตช์ตรวจจับแรงดันและวาล์วระบายน้ำทดสอบประจำแร็คแต่ละแถว เพื่อความสะดวกในการตรวจสอบบำรุงรักษา (NFPA 25 Inspection)

คำแนะนำวิศวกรออกแบบ NTE: ท่อน้ำสปริงเกอร์ In-Rack ในคลังสินค้าอัตโนมัติ ควรเลือกใช้ท่อประเภทเหล็กเหนียวชุบสังกะสี (Galvanized Steel Pipe) ร่วมกับข้อต่อชนิด Victaulic Grooved Coupling เพื่อรองรับการสั่นสะเทือนจากการเคลื่อนที่ของหุ่นยนต์เครนความเร็วสูง

6. คำถามที่พบบ่อย (FAQ)

Q: หัวฉีดสปริงเกอร์ In-Rack มีโอกาสถูกพาเลทสินค้าหรือหุ่นยนต์ชนแตกเองหรือไม่?

หากออกแบบอย่างถูกวิธี หัวฉีด In-Rack จะถูกติดตั้งหลบอยู่ภายในโครงสร้างเสาเหล็กของแร็ค (Within Rack Structure) และมีฝาครอบกรงเหล็กกันกระแทก (Sprinkler Guard) ห่อหุ้ม ป้องกันอุบัติเหตุจากพาเลทหรือชัตเทิลชนหัวฉีดแตกได้ 100%

Q: ควรสำรองน้ำดับเพลิงสำหรับคลังสินค้าอัตโนมัติเป็นเวลานานเท่าใด?

ตาม NFPA 13 ปริมาณน้ำสำรองในถังเก็บน้ำดับเพลิง (Fire Water Storage Tank) สำหรับคลังสินค้าอัตโนมัติความเสี่ยงสูง ต้องรองรับการจ่ายน้ำเต็มพิกัดอย่างน้อย **90 ถึง 120 นาที (1.5 - 2 ชั่วโมง)**
