การออกแบบระบบดับเพลิงสำหรับหม้อแปลงไฟฟ้า (Power Transformer Water Spray Fire Protection) ตามมาตรฐาน NFPA 15 & NFPA 850

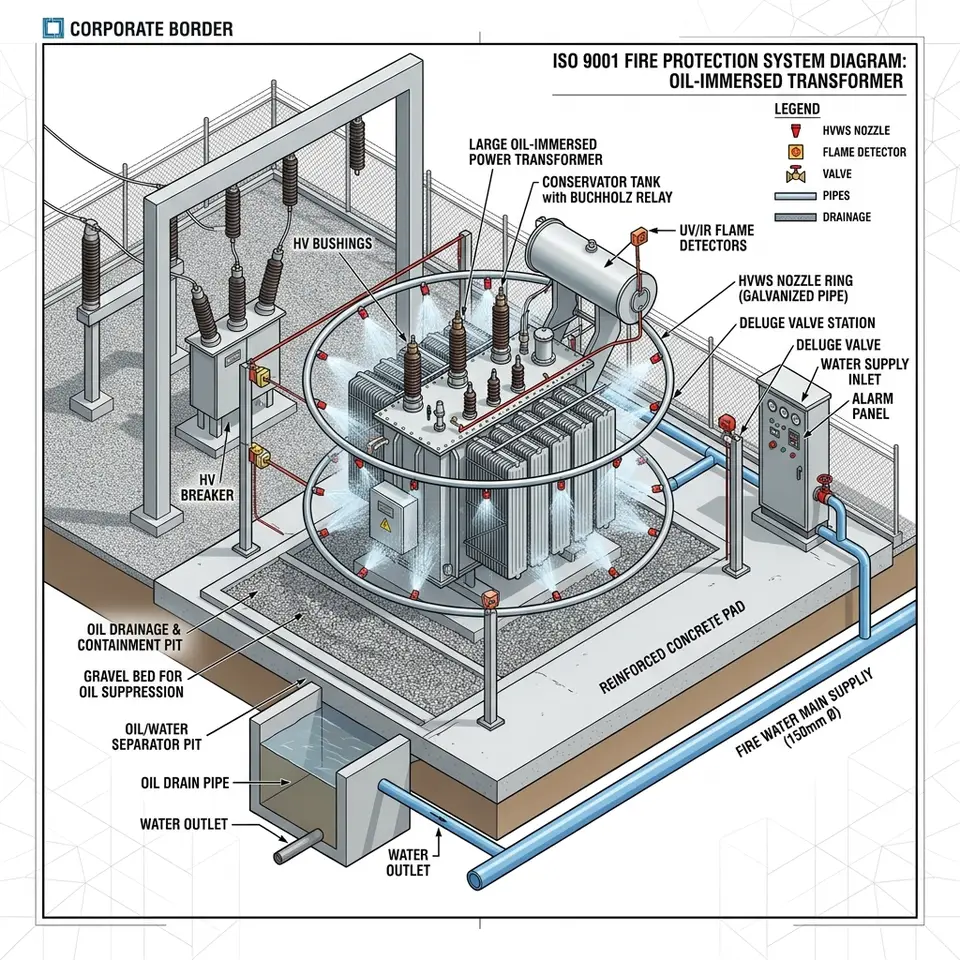

ภาพแสดง: แผนผังหม้อแปลงไฟฟ้ากลางแจ้ง, หัวฉีด High Velocity Water Spray (HVWS), วาล์วควบคุม Deluge Valve, บ่อกักน้ำมัน Oil Pit และเครื่องตรวจจับเปลวไฟ (คลิกที่ภาพเพื่อขยายใหญ่)
ข้อกำหนดวิศวกรรมความปลอดภัยโรงงาน: หม้อแปลงไฟฟ้าน้ำมันกำลังสูง (Oil-Immersed Power Transformer) ขนาดใหญ่ในสถานีไฟฟ้าย่อย (Substation) บรรจุน้ำมันฉนวนทนความร้อนนับหมื่นลิตร เมื่อเกิดอาร์กไฟฟ้าภายใน ตัวถังอาจระเบิดเกิดไฟไหม้น้ำมันนองพื้น (Pool Fire) อุณหภูมิสูงเกิน 1,100°C การติดตั้งระบบดับเพลิงฉีดฝอยน้ำท่อเปิดอัตโนมัติ (Water Spray Deluge System) ตามมาตรฐาน NFPA 15 และ NFPA 850 ถือเป็นมาตรการบังคับสำหรับโรงงานและโรงไฟฟ้าขนาดใหญ่
1. ทำไมหม้อแปลงไฟฟ้าน้ำมันกำลังสูงจึงเป็นจุดเสี่ยงอัคคีภัยร้ายแรง
ในโรงงานอุตสาหกรรมและสถานีย่อยไฟฟ้าแรงสูง หม้อแปลงไฟฟ้ากำลัง (Power Transformer) ทำหน้าที่ปรับแรงดันไฟฟ้าจากระดับสายส่ง (เช่น 115 kV หรือ 22 kV) ลงมาใช้งานภายในโรงงาน น้ำมันหม้อแปลง (Mineral Insulating Oil) นอกจากทำหน้าที่เป็นฉนวนไฟฟ้าแล้ว ยังทำหน้าที่ระบายความร้อน แต่เมื่อเกิดสภาวะผิดปกติ เช่น ฉนวนเสื่อมสภาพ, ฟ้าผ่า, หรืออาร์กไฟฟ้าแรงสูง (Internal Arc Fault) น้ำมันจะสลายตัวกลายเป็นก๊าซไวไฟทันที
แรงดันก๊าซมหาศาลจะดันตัวถังเหล็กหม้อแปลงจนฉีกขาด (Tank Rupture) น้ำมันร้อนจัดจะพุ่งออกมาผสมกับอากาศเกิดเป็น **Pool Fire** ขนาดใหญ่ และคายรังสีความร้อน (Radiant Heat) ทำลายหม้อแปลงเฟสข้างเคียง รวมถึงอาคารสวิตช์เกียร์ที่อยู่ใกล้เคียง
2. ข้อกำหนดการออกแบบระบบ Water Spray Deluge System (NFPA 15 & NFPA 850)
ตามมาตรฐาน **NFPA 15 (Standard for Water Spray Fixed Systems for Fire Protection)** และ **NFPA 850 (Recommended Practice for Fire Protection for Electric Generating Plants and High Voltage Direct Current Converter Stations)** ระบบดับเพลิงหม้อแปลงไฟฟ้าต้องครอบคลุมข้อกำหนดหลักดังนี้:
- อัตราความหนาแน่นการจ่ายน้ำ (Design Density): ฉีดน้ำครอบคลุมพื้นผิวหม้อแปลงทุกลูก (รวมถังน้ำมันสำรอง Conservator Tank, แผงระบายความร้อน Radiators, และบูชชิ่ง Bushings) ในอัตราไม่น้อยกว่า 0.25 gpm/sq.ft (10.2 L/min/m²)
- การฉีดพ่นพื้นที่บ่อน้ำมันใต้ฐาน (Surrounding Pit Area Density): ฉีดพ่นหล่อเย็นบ่อน้ำมันนองใต้ฐานหม้อแปลงในอัตราไม่น้อยกว่า 0.15 gpm/sq.ft (6.1 L/min/m²)
- ระยะเวลาการจ่ายน้ำต่อเนื่อง (Water Supply Duration): ระบบต้องมีปริมาณน้ำสำรองสำหรับฉีดต่อเนื่องไม่น้อยกว่า 1 ชั่วโมง (60 นาที)
- การจัดวงหัวฉีด (Nozzle Ring Configuration): วางวงท่อและหัวฉีดล้อมรอบตัวหม้อแปลงเป็นชั้นๆ (Tiered Rings) เพื่อให้ฝอยน้ำครอบคลุมซอกซอนทุกซอกมุมของแผงระบายความร้อน
3. สมการคำนวณปริมาณน้ำดับเพลิงและหัวฉีด (Water Demand Equation)
การคำนวณอัตราการไหลของน้ำดับเพลิงรวม ($Q_{\text{transformer\_total}}$) สำหรับระบบ Water Spray หม้อแปลงไฟฟ้า เป็นไปตามสมการ:
Qtotal = (Qtransformer + Qhose) × Overage Factor
โดยที่:
• $A_{\text{envelope}}$ = พื้นที่ผิวรวมของตัวถังหม้อแปลง แผงระบายความร้อน และถังอะไหล่ ($\text{sq.ft}$ หรือ $\text{m}^2$)
• $\text{Density}_{\text{tank}}$ = $0.25\text{ gpm/sq.ft}$ ($10.2\text{ L/min/m}^2$)
• $A_{\text{pit}}$ = พื้นที่บ่อน้ำมันใต้ฐานหม้อแปลง ($\text{sq.ft}$ หรือ $\text{m}^2$)
• $\text{Density}_{\text{pit}}$ = $0.15\text{ gpm/sq.ft}$ ($6.1\text{ L/min/m}^2$)
• $Q_{\text{hose}}$ = อัตราไหลสำหรับสายฉีดดับเพลิงพกพาฉุกเฉิน (ไม่น้อยกว่า $250\text{ GPM}$)
4. ตารางเปรียบเทียบเทคโนโลยีระบบดับเพลิงสำหรับหม้อแปลงไฟฟ้ากำลังสูง
| ระบบดับเพลิง | กลไกการดับเพลิงหลัก | ข้อดีหลัก | ข้อจำกัด / ข้อระวัง |
|---|---|---|---|
| Water Spray Deluge (NFPA 15) | ฉีดฝอยน้ำความเร็วสูง (HVWS) ระบายความร้อนและผสมน้ำมันให้เป็นอีมัลชัน | ประสิทธิภาพสูงสุด ระบายความร้อนเร็ว มีน้ำสำรองยาวนาน ต้นทุนคุ้มค่า | ต้องมีระบบระบายน้ำมันและน้ำดับเพลิง (Oil Separator Pit) ชัดเจน |
| High-Pressure Water Mist | ฉีดละอองน้ำแรงดันสูงมวลเบา ดึงความร้อนและแทนที่ออกซิเจน | ใช้น้ำน้อยกว่าระบบสเปรย์ปกติถึง 70-80% ประหยัดถังน้ำ | แรงดันระบบสูงมาก (80-140 bar) อุปกรณ์ท่อวาล์วมีราคาสูง |
| Nitrogen Injection (NIFPS) | อัดก๊าซไนโตรเจนเข้าก้นถังเมื่อเกิดอาร์ก เพื่อกวนน้ำมันเย็นขึ้นบนและตัดออกซิเจน | ป้องกันหม้อแปลงระเบิดล่วงหน้า ไม่ใช้น้ำ ไม่เกิดคราบเสียหาย | ใช้ได้เฉพาะเพลิงไหม้ภายในตัวถังหม้อแปลง ไม่ครอบคลุมไฟไหม้ภายนอกตัวถัง |
| CO2 Total Flooding System | เจือจางออกซิเจนฉับไวด้วยก๊าซ CO2 | ไม่นำไฟฟ้า ดับไฟในพื้นที่ปิดได้รวดเร็ว | เหมาะเฉพาะหม้อแปลงไฟฟ้าในห้องปิด (Indoor Transformer Room) ห้ามใช้กลางแจ้ง |
5. โครงสร้างวิศวกรรมสถาปัตยกรรมและระบบอินเตอร์ล็อกไฟฟ้า (Electrical Interlock & Sump Pit)
การติดตั้งระบบ Water Spray หม้อแปลงไฟฟ้าไม่ได้มีเพียงท่อและหัวฉีด แต่ต้องประกอบด้วยโครงสร้างความปลอดภัย 3 ส่วนสำคัญ:
- บ่อกักน้ำมันและชั้นหินกรวด (Oil Drainage Pit with Gravel Layer): ใต้ฐานหม้อแปลงต้องมีบ่อเทคอนกรีตลึก 1.0 - 1.5 เมตร พร้อมปูด้วยชั้นหินกรวดทับซ้อนหนาไม่น้อยกว่า 30 ซม. หินกรวดทำหน้าที่ซับความร้อน ชะลอความเร็วของเปลวไฟ และระบายน้ำออกจากน้ำมันลงสู่น้ำดิบกักเก็บ
- ระบบตรวจจับเพลิงไหม้แบบคู่ (Dual Redundant Flame Detection): ใช้เครื่องตรวจจับเปลวไฟชนิด UV/IR Flame Detector หรือสายตรวจจับความร้อน (Linear Heat Detector Cable) พันรอบหม้อแปลง เพื่อส่งสัญญาณสั่งเปิด **Deluge Valve** ทำงานอัตโนมัติภายใน 2-5 วินาที
- ระบบตัดไฟฉุกเฉิน (Transformer Trip Interlock): สัญญาณ Fire Alarm จากระบบดับเพลิงต้องเชื่อมต่อตัดวงจรเบรกเกอร์ทริปหม้อแปลง (High Voltage Circuit Breaker Shunt Trip) ทันที ก่อนที่ระบบ Deluge จะเริ่มปล่อยน้ำฉีดพ่น
คำแนะนำสำคัญสำหรับวิศวกรโรงไฟฟ้า: หัวฉีดฝอยน้ำดับเพลิงหม้อแปลงควรเลือกใช้ชนิด **High Velocity Water Spray (HVWS) Nozzle** ซึ่งถูกออกแบบมุมสเปรย์และแรงดันพุ่งเฉพาะ เพื่อให้หยดน้ำปะทะกับผิวน้ำมันหม้อแปลงเกิดสภาวะ Emulsion ป้องกันการลุกติดไฟซ้ำได้อย่างเบ็ดเสร็จ
6. คำถามที่พบบ่อย (FAQ)
Q: การฉีดน้ำดับเพลิงใส่หม้อแปลงไฟฟ้าแรงสูง จะทำให้เกิดอันตรายไฟดูดย้อนกลับหรือไม่?
ไม่เกิดอันตรายหากทำตามมาตรฐาน! เนื่องจากระบบควบคุมจะสั่งตัดไฟหม้อแปลง (Electrical Isolation Trip) ก่อนที่น้ำจะฉีดออกจากหัวฉีด และหัวฉีดชนิด HVWS ถูกทดสอบระยะห่างปลอดภัยการฉีดละอองน้ำปะทะโครงสร้างไฟฟ้าแรงสูงตามมาตรฐาน NFPA 15 เรียบร้อยแล้ว
Q: ระยะห่างการติดตั้งกำแพงกันไฟ (Fire Barrier Wall) ระหว่างหม้อแปลงไฟฟ้าคือเท่าใด?
ตาม NFPA 850 หากหม้อแปลงไฟฟ้าบรรจุน้ำมันเกิน 1,900 ลิตร และตั้งอยู่ห่างกันน้อยกว่า **7.5 เมตร (25 ฟุต)** จำเป็นต้องสร้างกำแพงกันไฟคอนกรีตเสริมเหล็ก อัตราทนไฟไม่น้อยกว่า **2 ชั่วโมง** กั้นกลางระหว่างหม้อแปลงทุกชุด
